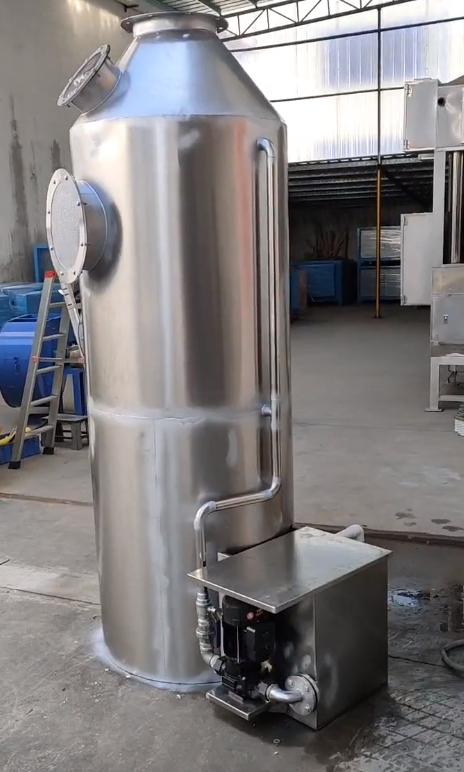

在日常的废气处理案例中，我们接触到最多的废气设备可能就是喷淋塔。喷淋塔无论是在酸碱废气处理和有机废气处理中都占据重要的位置，其广泛应用于处理电镀废气，酸洗盐酸废气，涂装车间废气，涂装生产线废气，精密仪器车间废气，药厂废气，太阳能光伏材料废气等众多行业领域。

1.喷淋塔的一般构造

喷淋塔可用于气体吸收等，喷淋塔主要构件为：流体分布器、填料压板或床层限制板、填料、填料支撑、液体收集器，液体再分布器等。

2.喷淋塔的设计步骤

(1)确定气、液负荷，气、液物性参数及特性气体出口从工艺需求确定以上参数。

(2) 选择填料的正确选择，对塔的经济效果有重要的影响。对于给定的设计条件，常有多种填料可供选择。故对各类的填料作一综合比较，以便选择较理想的填料。

(3) 计算塔径根据填料特性数据、系统物性参数及液气比等计算液泛气速，乘以适当的系数作为设计的空塔气速，用以计算塔径；或者直接采用由经验得出的气体动能因子设计值来计算塔径。

(4) 计算填料高度应用传质单元高度法或等板高度法计算填料层的总高度。

(5) 计算填料层压降如果压力降超过限定值，需调整填料的类型、尺寸或降低操作气速后重复计算，直至满足条件为止。

保证填料塔达到预期性能的必要条件。结构设计包括塔体设计及塔的内构件设计两部分。填料塔的内构件包括：液体分布装置、液体再分布装置、填料支撑装置、填料压板或床层限制板等。这些内构件设计得是否合理是保证正常操作和达到填料预期性能的重要条件。
